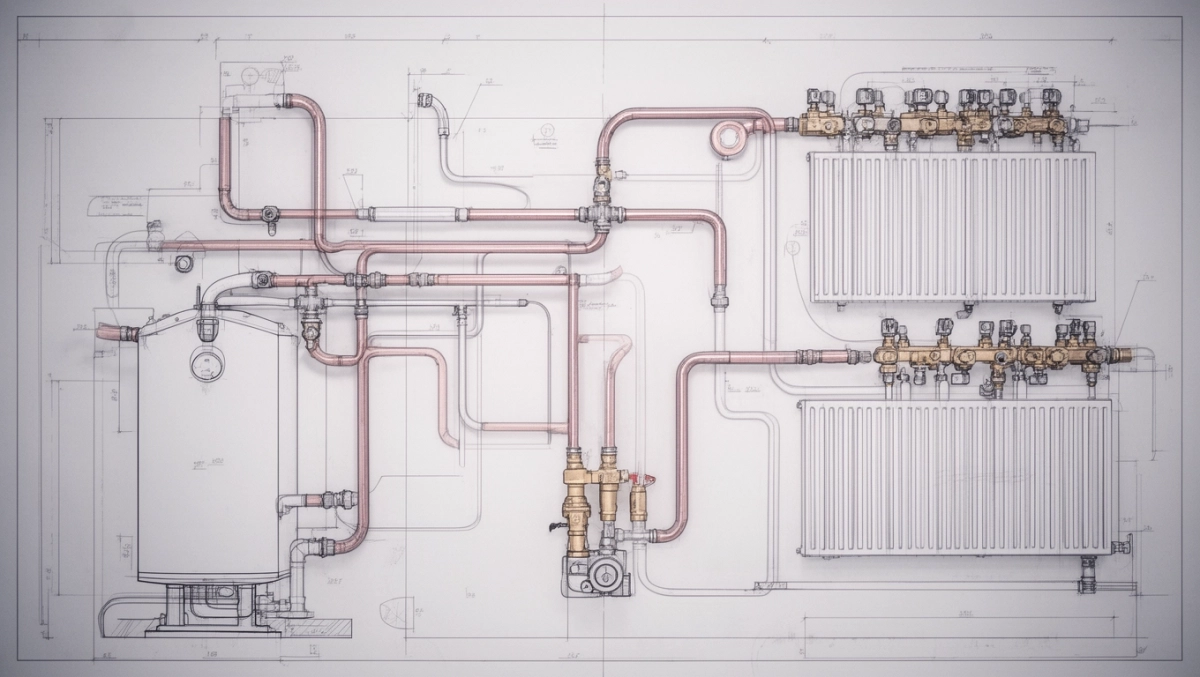

Schemat instalacji CO – przykładowe układy

Planując instalację centralnego ogrzewania w domu, szybko przekonasz się, że perfekcyjny schemat podłączenia to podstawa sukcesu zapewnia równomierne rozprowadzanie ciepła w każdym pomieszczeniu i znacząco obniża rachunki za energię. Z własnego doświadczenia wiem, jak analiza opcji dla starszego budynku odmieniła moje podejście: proste zrozumienie układów grawitacyjnych, pompowych czy z buforem ciepła pozwala uniknąć błędów i maksymalizować efektywność. W tym artykule omówię kluczowe schematy od klasycznych instalacji grzejnikowych po zaawansowane systemy z ogrzewaniem płaszczyznowym i pompą ciepła skupiając się na praktycznych podłączeniach, optymalizacji obiegu oraz wskazówkach, które ułatwią wybór idealnego rozwiązania dla Twojego domu.

• Schemat instalacji grawitacyjnej CO
• Schemat instalacji pompowej CO
• Schemat CO z ogrzewaniem płaszczyznowym
• Schemat instalacji CO z buforem ciepła
• Schemat podłączenia grzejników w CO
• Schemat mieszanej instalacji CO
• Schemat CO z pompą ciepła
• Pytania i odpowiedzi: Schemat instalacji CO

Schemat instalacji grawitacyjnej CO

Instalacja grawitacyjna centralnego ogrzewania opiera się na naturalnym cyrkulacji wody dzięki różnicy gęstości ciepłej i zimnej cieczy. Kocioł umieszcza się najniżej, a powrót z grzejników prowadzi nad nim, co zapewnia swobodny przepływ bez dodatkowych urządzeń. Ten schemat sprawdza się w małych budynkach o niskim zapotrzebowaniu cieplnym, gdzie rury układamy pod kątem 0,5–1 proc. dla uniknięcia stagnacji. Naczynie wzbiorcze otwarte montujemy na najwyższym punkcie, by kompensować rozszerzalność termiczną wody. Zalety to brak pomp i niskie koszty, ale wymaga precyzyjnego spasowania wysokości.

W schemacie grawitacyjnym kluczowe jest prawidłowe podłączenie kotła do pionu zasilającego. Rury stalowe lub miedziane o średnicy 25–32 mm minimalizują opory hydrauliczne. Grzejniki podłączamy równolegle, z odpowietrznikami na każdym. Dla bezpieczeństwa instalujemy zawór bezpieczeństwa i wskaźnik ciśnienia. Ten układ współpracuje głównie z kotłami stałopalnymi lub gazowymi niskiej mocy.

Elementy niezbędne w instalacji grawitacyjnej

• Kocioł dolnego spalania z dużą komorą zasypową
• Naczynie wzbiorcze otwarte o pojemności 10 proc. objętości instalacji
• Zawory kulowe na zasilaniu i powrocie
• Termometr i manometr przy kotle
• Grzejniki żeliwne lub stalowe o wysokiej bezwładności cieplnej

Podczas montażu unikaj pętli powietrznych, odpowietrzając system po napełnieniu. Ten schemat instalacji ogrzewania jest prosty, ale w nowoczesnych domach ustępuje pompowym ze względu na wolniejszy rozruch.

Może Cię zainteresować też ten artykuł Schemat instalacji co dwa obiegi

Schemat instalacji pompowej CO

Instalacja pompowa centralnego ogrzewania wprowadza wymuszoną cyrkulację dzięki pompom obiegowym, co pozwala na krótsze rury i mniejsze średnice. System zamknięty z naczyniem przeponowym stabilizuje ciśnienie na poziomie 1–1,5 bara. Kocioł podłącza się do rozdzielacza z pompą na zasilaniu, a powrót prowadzi bezpośrednio. Ten schemat podłączenia zwiększa efektywność, bo woda szybko dociera do grzejników niezależnie od różnic wysokości. Idealny dla większych budynków z wieloma kondygnacjami.

Pompa obiegowa z regulacją elektroniczną dobiera prędkość do strat hydraulicznych. W instalacji stosujemy zawory termostatyczne na grzejnikach dla strefowego sterowania. Zabezpieczenie przed przegrzaniem to termostat bezpieczeństwa i zawór zwrotny. Rury z PEX lub multirury ułatwiają układanie w wylewce. Ciśnienie w obiegu kontrolujemy manometrem z zaworem spustowym.

Porównanie strat hydraulicznych

Wykres pokazuje, jak pompa redukuje opory, co skraca czas nagrzewania o 30–50 proc. Ten schemat instalacji CO z pompą współpracuje z regulatorami pogodowymi dla oszczędności.

Sprawdź Schemat instalacji co w bloku mieszkalnym

Montaż wymaga kalibracji pompy po napełnieniu układu do 1,2 bara. Unikaj zbyt wysokiego ciśnienia, by nie uszkodzić grzejników. Ten system ogrzewania jest standardem w nowych realizacjach.

Schemat CO z ogrzewaniem płaszczyznowym

Ogrzewanie płaszczyznowe w schemacie CO wymaga niskich temperatur czynnika grzewczego, 30–40°C na zasilaniu, co wymusza rozdzielacz z mieszaczem. Pętle podłogowe o długości 80–120 m układamy w wylewce z pianki izolacyjnej. Kocioł kondensacyjny lub pompa ciepła zasila ten obieg osobno od grzejników. Schemat podłączenia obejmuje manifold z przepływomierzami i siłownikami do strefowania pomieszczeń. Zapewnia to komfort bez kurzu i równomierne ciepło.

Mieszacz 3-drogowy reguluje temperaturę, mieszając ciepłą wodę z powrotem. Izolacja podłogi to 5–10 cm styropianu XPS dla uniknięcia strat. W instalacjach stosujemy rury z tlenoszczelnym PEX-Al-PEX. Czujniki podłogowe z regulatorami pokojowymi zapobiegają przegrzaniu. Ten schemat ogrzewania sprawdza się w domach pasywnych.

Powiązany temat schemat instalacji co w układzie zamkniętym

• Długość pętli max 120 m dla ΔT=5°C
• Przepływ 0,5–2 l/min na pętlę
• Grubość wylewki 5–7 cm z chudego betonu
• Siłowniki NC na zaworach

Podczas projektowania uwzględnij mapę ciepła budynku. Ten układ instalacji centralnego ogrzewania minimalizuje zużycie energii o 20 proc. w porównaniu do grzejników.

Schemat instalacji CO z buforem ciepła

Bufor ciepła w schemacie CO stabilizuje temperaturę w instalacjach z kotłami na paliwo stałe, gromadząc nadmiar energii w zbiorniku 500–2000 l. Kocioł na zasileniu ładuje bufor, a pompy obiegowe pobierają z różnych stref. Schemat podłączenia obejmuje 4–6 przyłączy: do kotła, grzejników, podłogówki i CWU. Warstwy w buforze górna ciepła, dolna chłodniejsza optymalizują rozkłady. Ten system zapobiega krótkim cyklom spalania.

Zawory 3-drogowe z siłownikami kierują przepływ. Bufor izolowany pianką poliuretanową o grubości 10 cm minimalizuje straty. Sterownik pogodowy synchronizuje pompy. W obiegu stosujemy filtry magnetyczne przeciw osadom. Schemat ten współpracuje z solarami dla podgrzewu górnej warstwy.

Zalecane pojemności bufora

Instalacja z buforem wydłuża interwały palenia dwukrotnie. Ten schemat podłączenia ogrzewania jest kluczowy dla efektywności w domach z kominkiem.

Napełnianie bufora osobno zapobiega zanieczyszczeniom. Regularna kontrola anody magnezowej chroni przed korozją.

Schemat podłączenia grzejników w CO

Podłączenie grzejników w instalacji CO najczęściej stosuje układ dwururowy, z osobnymi rurami zasilania i powrotu dla równomiernego rozkładu ciepła. Grzejnik górny lewy lub dolny boczny minimalizuje opory. Zawory termostatyczne z głowicami regulują przepływ w zależności od temperatury pokojowej. Średnica rur 15–20 mm wystarcza dla standardowych mocy. Ten schemat zapewnia szybki rozruch i strefowanie.

W układzie jednorurowym szeregowym ciepło spada ku końcowi instalacji, co ogranicza do małych obiektów. Podwójne grzejniki kompensują straty. Odpowietrzniki automatyczne na każdym grzejniku usuwają powietrze. Balansowanie hydrauliczne za pomocą nastaw regulacyjnych równoważy obieg. Schemat ten współpracuje z pompą o zmiennej prędkości.

• Podłączenie dolne: zawór powrotny + termostatyczny
• Odstęp od ściany: 10 cm dla konwekcji
• Moc grzejnika: 100 W/m² dla nieizolowanych ścian
• Zawór odcinający na każdym

W starszych instalacjach modernizacja do dwururowego podnosi komfort o 15 proc. Ten schemat instalacji ogrzewania jest uniwersalny.

Schemat mieszanej instalacji CO

Mieszana instalacja CO łączy grzejniki z ogrzewaniem podłogowym, wymagając dwóch obiegów z mieszaczami. Wysokotemperaturowy obieg grzejnikowy (60–70°C) i niskotemperaturowy podłogowy (35–45°C) dzielą pompę główną. Rozdzielacz główny z zaworami 3-drogowymi synchronizuje temperatury. Ten schemat podłączenia zwiększa elastyczność, np. grzejniki na zimne dni, podłogę na łagodne. Oszczędza energię w hybrydowych systemach.

Sterownik wielostrefowy z czujnikami zarządza pompami wtórnymi. Rury zasilające układamy równolegle z izolacją. W buforze mieszanym warstwowanie wspiera oba obiegi. Filtry i separatory powietrza chronią przed zanieczyszczeniami. Ten układ sprawdza się w renowacjach.

Balansowanie obu obiegów to klucz do równowagi hydraulicznej. Schemat mieszanej instalacji centralnego ogrzewania redukuje zużycie o 25 proc. w sezonach przejściowych.

Schemat CO z pompą ciepła

Schemat CO z pompą ciepła monowalentny zasila podłogówkę lub grzejniki niskotemperaturowe z buforem 200–500 l dla buforowania. Pompa gruntowa lub powietrzna podłącza się do dolnego źródła i górnego obiegowego. Inwerter reguluje moc modulacyjnie. Ten schemat instalacji ogrzewania osiąga COP 4–5, integrując chłodzenie latem. Wymaga bufora dla stabilizacji.

W hybrydzie pompa ciepła wspomaga kocioł gazowy, przełączając na OZE przy +7°C. Rozdzielacz z pompami wtórnymi obsługuje CWU i CO. Sensory zewnętrzne optymalizują pracę. Rury z izolacją termiczną minimalizują straty. Ten podłączenie współpracuje z fotowoltaiką.

• Bufor dedykowany: 20–30 l/kW mocy pompy
• ΔT obiegowe: 5–7°C
• Zawór 4-drogowy dla rewersu chłodzenia
• Integracja z BMS dla automatyki

Instalacja z pompą ciepła obniża emisję CO2 o 70 proc. Ten schemat przyszłościowy dla domów energooszczędnych.

Pytania i odpowiedzi: Schemat instalacji CO

• Co to jest schemat instalacji centralnego ogrzewania (CO) i dlaczego jest kluczowy?

  Schemat instalacji CO to diagram ukazujący układ rur, kotła, grzejników lub podłogówki, pomp obiegowych, zaworów i regulatorów. Jest kluczowy, ponieważ wpływa na wydajność systemu, równomierny rozkład ciepła, bezpieczeństwo oraz oszczędność energii, dostosowując się do źródła ciepła jak kocioł gazowy czy pompa ciepła.

• Jakie są główne rodzaje schematów podłączeń w instalacjach CO?

  Główne rodzaje to: instalacje otwarte (z naczyniem wzbiorczym) i zamknięte (z naczyniem przeponowym), grzejnikowe, podłogowe (płaszczyznowe) oraz hybrydowe łączące grzejniki z podłogówką. Wybór zależy od budynku, izolacji i źródła ciepła, np. schematy z buforem dla kotłów na paliwa stałe stabilizują temperaturę.

• Kiedy stosować bufor ciepła w schemacie instalacji CO?

  Bufor ciepła stosuje się w systemach z kotłami stałopalnymi, aby magazynować nadmiar energii i stabilizować temperaturę czynnika grzewczego. Zapobiega częstym rozpaleniom kotła, zwiększa efektywność i współpracuje z ogrzewaniem grzejnikowym lub podłogowym w budynkach o zmiennym zapotrzebowaniu cieplnym.

• Jakie normy bezpieczeństwa uwzględnić w schemacie instalacji CO?

  Schemat musi zawierać zabezpieczenia przed przegrzaniem (termostaty, zawory bezpieczeństwa), wyciekiem (zawory zwrotne), nadmiernym ciśnieniem (zawory nadmiarowe) oraz pompę obiegową z regulacją. Zawsze projektuj zgodnie z normami PN-EN 12828, uwzględniając charakterystykę budynku i źródło ciepła dla uniknięcia awarii.
