Schemat instalacji CO dwuobiegowej: 2025 Poradnik
Gdy spojrzymy na zawiłości domowego systemu ogrzewania, łatwo poczuć się zagubionym. Czy wiesz, że coraz więcej osób decyduje się na rozwiązanie, które pozwala na znacznie większą elastyczność i komfort cieplny? Mowa o schemacie instalacji co dwa obiegi. Ten sprytny zabieg architektoniczny w systemie grzewczym polega na rozdzieleniu obiegu grzewczego na co najmniej dwa niezależne segmenty, co umożliwia niezależne sterowanie temperaturą w różnych częściach budynku, na przykład na parterze i poddaszu.

Spis treści:
- Dlaczego dwa obiegi w instalacji CO? Zalety rozwiązania
- Jakie komponenty potrzebne do schematu instalacji CO dwuobiegowej?
- Schemat hydrauliczny instalacji CO z dwoma obiegami i bojlerem
- Q&A
| Potrzeba | Tradycyjny system CO | System CO z dwoma obiegami | Optymalne sterowanie |
|---|---|---|---|
| Ogrzewanie tylko parteru | Wymaga ręcznego przymknięcia zaworów na poddaszu | Możliwe niezależne wyłączenie/obniżenie temperatury poddasza | Automatyczne |
| Ogrzewanie tylko poddasza | Wymaga ręcznego przymknięcia zaworów na parterze | Możliwe niezależne wyłączenie/obniżenie temperatury parteru | Automatyczne |
| Różne preferencje temperatur | Jedna temperatura dla całej instalacji | Możliwość ustawienia różnych temperatur dla każdego obiegu | Tak |
| Oszczędność energii | Ogrzewanie wszystkich pomieszczeń | Ogrzewanie tylko potrzebnych pomieszczeń | Tak |
Dlaczego dwa obiegi w instalacji CO? Zalety rozwiązania
Decyzja o podzieleniu instalacji centralnego ogrzewania na dwa niezależne obiegi, na przykład jeden dla parteru i drugi dla poddasza, rodzi się najczęściej z bardzo prozaicznej potrzeby: komfortu i oszczędności.
Wyobraźmy sobie sytuację, w której dom zamieszkują osoby o różnych rytmach życia i preferencjach temperaturowych. Na parterze mieszka para seniorów, dla których komfort cieplny przez większość dnia jest priorytetem, a na poddaszu dorastające dzieci, które wracają do domu dopiero popołudniami i nie potrzebują wysokiej temperatury przez cały dzień.
W tradycyjnym systemie jednorurowym (o jednych obiegach), podkręcenie temperatury dla parteru automatycznie podnosi ją na poddaszu, generując niepotrzebne koszty. Ręczne zamykanie zaworów na grzejnikach jest nie tylko uciążliwe, ale też łatwo o tym zapomnieć. Taki system to jak jeżdżenie samochodem z wciśniętym pedałem gazu i hamulca jednocześnie – marnotrawstwo energii.
Zobacz także: Schemat instalacji CO w bloku mieszkalnym – przewodnik 2025
Dlatego schemat instalacji co dwa obiegi staje się kuszącą opcją. Umożliwia on całkowicie niezależne zarządzanie temperaturą na każdej kondygnacji. Można ustawić niższą temperaturę na poddaszu, gdy nikt tam nie przebywa, a włączyć pełne ogrzewanie tylko wtedy, gdy jest to potrzebne. To realne ograniczenie strat ciepła, a co za tym idzie – zmniejszenie rachunków za ogrzewanie. Kiedy na poddaszu są lokatorzy, podnosisz tam temperaturę, a kiedy wyjadą na weekend, obniżasz ją.
Kolejną, choć często niedocenianą zaletą, jest możliwość precyzyjniejszej regulacji i szybszego reagowania na zmieniające się warunki pogodowe czy indywidualne preferencje. Jeśli na parterze odczuwalny jest spadek temperatury, można ją tam szybko podnieść, nie przegrzewając jednocześnie poddasza.
W przypadku zastosowania zaworu 4D, możemy dodatkowo chronić kocioł na ekogroszek przed zbyt niską temperaturą powrotu, co wydłuża jego żywotność. Zawór ten miesza gorącą wodę z kotła z chłodniejszą wodą powracającą z instalacji, utrzymując stabilną temperaturę zasilania dla kotła i zapobiegając korozji niskotemperaturowej. To jak system immunologiczny dla naszego pieca.
Zobacz także: Schemat Instalacji CO w Układzie Zamkniętym 2025
Jednym słowem, instalacja z dwoma obiegami daje poczucie większej kontroli nad domowym mikroklimatem. Jest to rozwiązanie, które przekłada się na wymierne korzyści finansowe i zdecydowanie zwiększa komfort mieszkańców. Kto by nie chciał takiego komfortu w swoim domu?
Jakie komponenty potrzebne do schematu instalacji CO dwuobiegowej?
Zbudowanie efektywnego systemu ogrzewania z dwoma niezależnymi obiegami wymaga przemyślanego doboru odpowiednich komponentów. Nie wystarczy po prostu rozgałęzić rury. Potrzebne są "narzędzia", które pozwolą nam na inteligentne zarządzanie ciepłem.
Sercem systemu, w naszym przypadku, jest piec na ekogroszek. To on generuje ciepło, które następnie jest dystrybuowane. Jego sprawność i odpowiednie parametry są kluczowe dla całego systemu.
Następnie mamy grzejniki – odbiorniki ciepła w poszczególnych pomieszczeniach. Tutaj warto zwrócić uwagę na ich typ i moc, aby były odpowiednio dobrane do kubatury i izolacji pomieszczeń. Na grzejnikach często montuje się termostaty, które pozwalają na precyzyjne regulowanie temperatury w danym pomieszczeniu, choć w przypadku rozbudowanych systemów z niezależnymi obiegami i automatyką, ich rola może być wspomagająca.
Elementem, który z pewnością budzi wiele pytań i dyskusji, jest kwestia pompy obiegu CO. Czy potrzebna jest jedna pompa, czy dwie? W przypadku dwóch niezależnych obiegów, najbardziej logicznym rozwiązaniem wydaje się zastosowanie dwóch pomp obiegowych, po jednej dla każdego obiegu. Umożliwiają one niezależne tłoczenie wody do każdego z obiegów, a ich pracę można precyzyjnie sterować, np. za pomocą dedykowanego sterownika.
Alternatywą dla dwóch pomp mogłoby być zastosowanie odpowiednich elektrozaworów na każdym z obiegów, zarządzanych przez sterownik. Wtedy wystarczyłaby jedna pompa, ale system z zaworami byłby potencjalnie bardziej skomplikowany i mógłby generować większe opory przepływu, co wpłynęłoby na pracę pompy.
Kolejnym ważnym elementem, często zalecanym w tego typu instalacjach, jest sprzęgło hydrauliczne. Jest to zbiornik, który pełni rolę separatora obiegu kotłowego od obiegu instalacyjnego. Pozwala ono na niezależną pracę pompy kotłowej i pomp obiegów grzewczych. Zapobiega ono wzajemnemu oddziaływaniu pomp i zapewnia stabilne ciśnienie w każdym z obiegów. Mówiąc prościej, to jak "bufor" między kotłem a resztą systemu.
Nie można zapomnieć o bojlerze – zasobniku ciepłej wody użytkowej. Włączany w schemat instalacji co dwa obiegi pozwala na podgrzewanie wody użytkowej przy jednoczesnym ogrzewaniu lub wyłączeniu obiegów grzewczych. Jego podłączenie wymaga odpowiedniego sterowania priorytetem grzania (np. najpierw bojler, potem CO).
Aby cały system działał jak należy i był w pełni zautomatyzowany, potrzebny jest sterownik. To "mózg" naszej instalacji. Nowoczesne sterowniki potrafią zarządzać pracą pomp, zaworów, regulować temperaturę w poszczególnych strefach, a nawet współpracować z termostatami pokojowymi. Przykładem takiego urządzenia może być sterownik SKZP-02F (http://costerowniki.pl/glowna/18-sterownik-skzp-02f.html) – tego typu rozwiązania pozwalają na ustawienie harmonogramów grzewczych i dostosowanie pracy systemu do indywidualnych potrzeb.
Niektóre instalacje wymagają również zastosowania zaworu trójdrożnego, który ma za zadanie utrzymać odpowiednią temperaturę powrotu do kotła, zwłaszcza w systemach ze starszymi typami kotłów. Zapewnia to ochronę kotła przed korozją. Jednak przy zastosowaniu zaworu 4D, którego rola jest nieco szersza (mieszanie gorącej wody z kotła z powrotem z instalacji w celu uzyskania odpowiedniej temperatury zasilania), zastosowanie dodatkowego zaworu trójdrożnego może być dyskusyjne.
Ostatnim, ale równie ważnym elementem, jest pompa obiegu kotłowego. Tłoczy ona wodę bezpośrednio z kotła do instalacji lub do sprzęgła hydraulicznego (jeśli jest zastosowane). Jest to podstawowa pompa w każdym systemie CO.
Podsumowując, lista komponentów do schematu instalacji CO dwuobiegowej z bojlerem obejmuje: piec na ekogroszek, grzejniki, bojler, co najmniej jedną, a najlepiej dwie pompy obiegowe CO (lub zawory elektromagnetyczne), sprzęgło hydrauliczne (zalecane), sterownik, termostaty na grzejnikach, zawór 4D (lub trójdrożny) oraz pompę obiegu kotłowego. Precyzyjny dobór tych elementów i ich prawidłowe podłączenie to klucz do sukcesu.

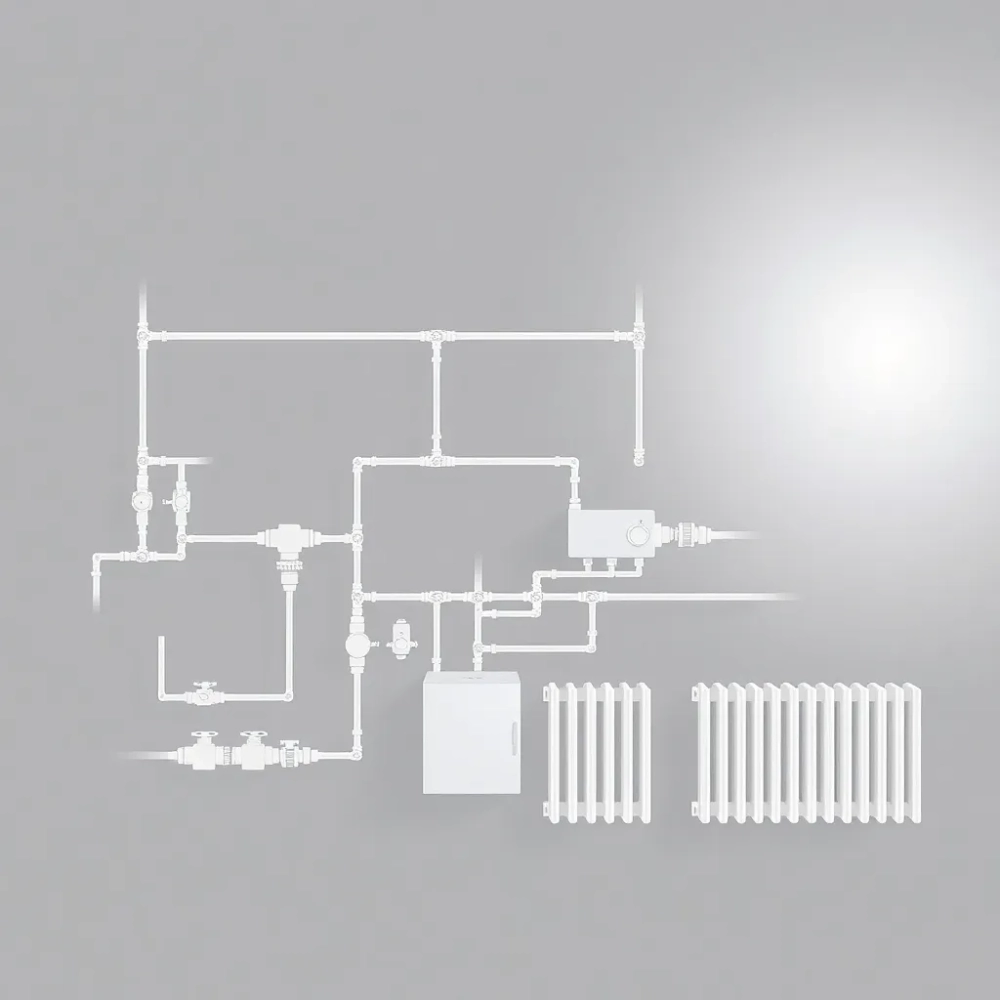

Schemat hydrauliczny instalacji CO z dwoma obiegami i bojlerem
Przejście od listy niezbędnych komponentów do konkretnego ułożenia rur, pomp i zaworów na ścianie to prawdziwa sztuka. Schemat hydrauliczny instalacji CO z dwoma obiegami i bojlerem, zasilanej piecem na ekogroszek, to nie tylko rysunek techniczny, to "przepis na ciepło", który musi być dopracowany w każdym szczególe.
Punktem wyjścia jest nasz piec na ekogroszek. Z niego wychodzi gorąca woda zasilająca system. Na wyjściu z pieca powinna być zainstalowana pompa obiegu kotłowego. Jej zadaniem jest przetransportowanie gorącej wody do dalszych elementów instalacji.
Następnie, w wielu nowoczesnych układach, spotykamy się z sprzęgłem hydraulicznym. Sprzęgło działa jak swego rodzaju "rozdzielacz" i "łącznik". Gorąca woda z pompy kotłowej trafia do sprzęgła. Do sprzęgła podłączone są również obiegi grzewcze – jeden dla parteru, drugi dla poddasza.
Z zasady działania sprzęgła hydraulicznego wynika, że pompy obiegu kotłowego i pompy obiegów grzewczych pracują niezależnie. Pompa kotłowa utrzymuje obieg wody między kotłem a sprzęgłem, a pompy obiegów grzewczych (jedna dla parteru, jedna dla poddasza) pobierają ciepłą wodę ze sprzęgła i rozprowadzają ją do grzejników w swoich strefach.
Na każdym z obiegów grzewczych, czyli na zasilaniu parteru i zasilaniu poddasza, montowane są pompy obiegowe CO. To one "pompują" ciepłą wodę do grzejników na danej kondygnacji. Ich praca jest sterowana przez centralny sterownik. Kiedy chcemy ogrzać parter, włącza się pompa obiegu parteru. Kiedy chcemy ogrzać poddasze, włącza się pompa obiegu poddasza. Jeśli chcemy ogrzać obie kondygnacje, włączają się obie pompy.
W miejscu, gdzie rury z obiegów grzewczych wracają do sprzęgła hydraulicznego (powrót), ważne jest, aby temperatura powracającej wody nie była zbyt niska dla kotła. Dlatego często na powrocie do kotła (a nie na obiegach grzewczych!) stosuje się zawór mieszający, np. zawór 4D. Jego zadaniem jest zmieszanie części gorącej wody z zasilania kotła z chłodniejszą wodą powracającą z instalacji. Dzięki temu do kotła wraca woda o odpowiedniej, wyższej temperaturze, co chroni kocioł przed korozją niskotemperaturową. W układzie z dwoma obiegami i bojlerem, zawór 4D może być zainstalowany za sprzęgłem hydraulicznym, mieszając wodę z zasilania sprzęgła z powrotem z obiegów CO.
Bojler zintegrowany ze schematem instalacji co dwa obiegi jest zazwyczaj podłączany równolegle do obiegów grzewczych lub poprzez specjalny zawór przełączający. Wiele sterowników CO ma funkcję "priorytetu CWU" (ciepłej wody użytkowej). Oznacza to, że gdy temperatura wody w bojlerze spadnie poniżej ustawionej wartości, sterownik wyłącza obiegi grzewcze i cała moc kotła jest kierowana na podgrzewanie wody w bojlerze. Dopiero po osiągnięciu zadanej temperatury w bojlerze, system wraca do grzania obiegów CO.
Poglądowy schemat, który pokazuje ogólne założenia, czyli rury z poddasza (dwie rury 1 cal) i rury z parteru (cztery rury 3/4 cala, łączące się w trójniku 1 cal), które schodzą się w piwnicy, potwierdza potrzebę odpowiedniego zarządzania tymi przepływami. Średnice rur mają znaczenie – większa średnica rury (1 cal) na poddaszu może sugerować dłuższą trasę lub większe zapotrzebowanie na ciepło, choć bez szczegółów projektowych trudno jednoznacznie stwierdzić.
Przygotowanie schematu instalacji CO dwuobiegowej wymaga uwzględnienia wszystkich tych elementów i ich wzajemnych połączeń. Każde kolano, każdy zawór, każda średnica rury ma wpływ na prawidłowe działanie systemu. Dobry projektant uwzględni spadki ciśnienia, przepływy i straty ciepła, aby zapewnić, że ciepło dotrze tam, gdzie jest potrzebne, w odpowiedniej ilości i czasie.
W praktyce, taki schemat powinien zawierać nie tylko rury i główne komponenty, ale także miejsca na odpowietrzniki, zawory spustowe, manometry i termometry. Te drobne, ale niezwykle ważne elementy, zapewniają możliwość konserwacji i monitorowania systemu.
Wreszcie, kluczowe jest precyzyjne podłączenie elektryczne wszystkich pomp, zaworów i sterownika. Bez prawidłowej "komunikacji" między nimi, nawet najlepiej zaprojektowany układ hydrauliczny będzie bezużyteczny.
Można powiedzieć, że schemat instalacji co dwa obiegi z bojlerem to jak skomplikowany, ale niezwykle precyzyjny organizm. Każdy element ma swoją rolę, a prawidłowa współpraca wszystkich części zapewnia efektywne i komfortowe ogrzewanie domu.
Q&A
Czym jest schemat instalacji CO dwuobiegowej?
Schemat instalacji CO dwuobiegowej to plan systemu ogrzewania, który dzieli instalację na dwa niezależne obiegi grzewcze, np. dla parteru i poddasza. Umożliwia to niezależne sterowanie temperaturą w każdej z tych stref, co zwiększa komfort i pozwala oszczędzać energię.
Dlaczego warto zastosować dwa obiegi w instalacji CO?
Główne zalety to możliwość niezależnego ogrzewania poszczególnych części domu (np. tylko parteru lub tylko poddasza), co przekłada się na większy komfort cieplny i potencjalne oszczędności energii, ponieważ ogrzewamy tylko te strefy, które są aktualnie użytkowane.
Jakie są główne komponenty potrzebne do zbudowania instalacji CO dwuobiegowej z bojlerem?
Podstawowe elementy to piec na ekogroszek, grzejniki, bojler, co najmniej dwie pompy obiegowe (po jednej na obieg CO lub alternatywnie zawory elektromagnetyczne), sprzęgło hydrauliczne, sterownik, zawór mieszający (np. 4D) i pompa obiegu kotłowego.
Czy konieczne jest zastosowanie sprzęgła hydraulicznego w takim systemie?
Sprzęgło hydrauliczne jest wysoce zalecane. Zapewnia niezależną pracę pompy kotłowej i pomp obiegów grzewczych, co poprawia stabilność systemu, eliminuje wzajemne oddziaływanie pomp i ułatwia utrzymanie prawidłowej temperatury powrotu do kotła.
W jaki sposób steruje się temperaturą w poszczególnych obiegach?
Sterowanie odbywa się zazwyczaj za pomocą dedykowanego sterownika instalacji, który zarządza pracą pomp obiegowych oraz ewentualnie zaworów mieszających. W poszczególnych pomieszczeniach można dodatkowo zamontować termostaty, które precyzyjnie regulują temperaturę.
