Ile wody w instalacji CO? Sprawdzony sposób na dokładny pomiar

Bez dokładnej objętości wody w układzie centralnego ogrzewania nie sposób prawidłowo dobrać naczynia wzbiorczego, pompy, dawki inhibitora ani stężenia glikolu, a każdy taki wybór „na oko" kończy się albo spadającym ciśnieniem, albo glukozowym szumem w rurach. Poniżej znajdziesz kompletną ścieżkę, która prowadzi od wzoru na objętość rury przez pojemności grzejników, kotła i bufora aż po trzy praktyczne metody pomiaru, dzięki czemu liczbę litrów poznasz z dokładnością co do 5-8%, zanim wpuścisz wodę do instalacji.

• Dlaczego znajomość pojemności instalacji decyduje o jej sprawności
• Wzór na objętość wody w rurach i gotowe tabele
• Ile wody mieści się w grzejnikach, kotle i buforze
• Pojemność instalacji podłogówki i mieszanej
• 3 sprawdzone metody pomiaru wody w instalacji
• Dobór naczynia wzbiorczego, glikolu i pompy na podstawie pojemności
• Typowe pojemności referencyjne dla polskich domów
• FAQ krótkie odpowiedzi na pytania, które padają przy kawie

Dlaczego znajomość pojemności instalacji decyduje o jej sprawności

Pojemność instalacji centralnego ogrzewania to nie ciekawostka projektowa, lecz zmienna robocza wpływająca na sześć konkretnych decyzji wykonawczych, od których zależy żywotność kotła i komfort domowników. Jeśli naczynie wzbiorcze okaże się za małe, membrana dobije do końca skoku już przy niewielkim wzroście temperatury i ciśnienie wskoczy w czerwone pole manometru; jeśli za duże, pieniądze wydane na litry stali zostaną zmarnowane, bo i tak pełnią rolę buforu ciśnieniowego, nie grzewczego.

Dawka inhibitora korozji podawana jest przez producenta w mililitrach na litr wody w układzie, więc 200 ml w 100 l i 200 ml w 300 l to zupełnie inny koszt oraz zupełnie inny poziom ochrony metalu. Również glikol propylenowy do instalacji solarnej lub niskotemperaturowej podłogówki rozcieńcza się z wodą w proporcji wagowej, a pomyłka o 10% zmienia temperaturę zamarzania o całe 3-4°C, co przy mroźnej nocy w nieogrzewanym garażu robi różnicę między suchą instalacją a rozerwanymi rurami.

Pompa obiegowa dobierana jest na wydajność w metrach sześciennych na godzinę przy danej wysokości podnoszenia, a ta pierwsza wartość bierze się wprost z litrażu i wymaganej ΔT, zazwyczaj 20 K dla grzejników i 5-10 K dla podłogówki. Zbyt mała wydajność wobec dużej pojemności oznacza, że woda w obiegu zbyt wolno oddaje ciepło i układ „smaruje się" po stropie, zanim temperatura w pomieszczeniu dogoni nastawę termostatu. Czas napełniania, płukania i odpowietrzania zależy z kolei od tego samego litrażu, ponieważ każdy obrót zaworu spustowego wymaga tyle wody, ile wynosi objętość zamkniętej sekcji, więc monter z małym wiaderkiem nie jest w stanie prawidłowo wypłukać układu 250-litrowego.

Wreszcie najsubtelniejsze zastosowanie: lokalizacja wycieków metodą różnicową, w której licznik wody ustawiony na zasilaniu wskazuje mniejszy przyrost niż obliczeniowy litraż układu, a każdy niezgodny litr oznacza strumień wody wydostający się poza instalację. Norma PN-EN 12828 opisuje procedurę obliczania wymaganej pojemności naczynia wzbiorczego na podstawie dokładnie tej samej zmiennej, więc cały łańcuch decyzyjny zaczyna się od jednej liczby wyrażonej w litrach.

Wzór na objętość wody w rurach i gotowe tabele

Matematyka jest prosta: objętość wody w jednym metrze bieżącym rury wynosi V = π × r² × L, gdzie L = 1 m, więc praktycznie sprowadza się do pomnożenia pola przekroju przez długość. Średnicę wewnętrzną podaje się w milimetrach, więc przed wstawieniem do wzoru trzeba ją podzielić przez 2000, by uzyskać metry, a wynik otrzymuje się w metrach sześciennych, czyli decymetrach, czyli właśnie litrach.

Dla typowych średnic stosowanych w domach jednorodzinnych wartości zamykają się w wąskim zakresie:

Przy 60 m rury DN18 liczby rosną zaskakująco szybko: 60 × 0,28 = 16,8 l, a to dopiero samo uzbrojenie kotłowni, bez grzejników i podłogówki. Rury PEX/AL/PEX o średnicy zewnętrznej 16 mm mają światło około 12 mm, więc mieszczą zaledwie 0,11 l/m.b., co przy typowej pętli podłogówki 100 m daje 11 l w samych przewodach.

Wzór działa tak samo niezależnie od materiału, ale warto pamiętać o jednym niuansie technicznym: rury stalowe łączone są na gwint, więc trzeba doliczyć objętość kształtek (kolana, trójniki, redukcje), która w instalacji 100 m sięga dodatkowych 3-5%. W praktyce najłatwiej zsumować długości odcinków z projektu izometrycznego i przemnożyć przez wartość z tabeli, ponieważ producenci rur wielowarstwowych publikują dokładne światło w kartach technicznych, z dokładnością do 0,01 l/m.b.

Jeżeli projekt izometryczny nie istnieje, pomaga prosta metoda szacunkowa: zmierz obwód budynku w najdłuższym obiegu i dodaj 15% na podejścia do grzejników oraz piony, a dla podłogówki użyj powierzchni w metrach kwadratowych razy 5 m rury na m² pomieszczenia. Otrzymany metraż przemnóż przez współczynnik z wiersza odpowiadającego zastosowanej średnicy i masz podstawową objętość wody w samych przewodach, która stanowi zwykle 30-45% całkowitego litrażu układu.

Ile wody mieści się w grzejnikach, kotle i buforze

Rury to dopiero pierwsza warstwa układanki, bo w większości domów z grzejnikami to właśnie grzejniki oraz kocioł przechowują łącznie drugie tyle litrów wody co cała sieć przewodów. Pominięcie ich w obliczeniach to klasyczny błąd, który potem wychodzi przy dolewaniu inhibitora lub glikolu, gdy okazuje się, że „w rachunku było 60 litrów, a wodomierz wskazał 90".

Rodzaje grzejników a pojemność instalacji

Grzejnik płytowy typu C22 60/60 o wysokości 600 mm i długości 600 mm mieści około 3,6 l, wariant 60/120 mieści 7,0 l, a 60/180 już 10,5 l; różnica między typem 11 a 22 wynika z podwojonej liczby płyt konwekcyjnych i rośnie skokowo co 2,5-3 l na sekcję. Grzejniki aluminiowe w pojedynczym żeberku o wysokości 600 mm mają 0,3-0,4 l na żebro, więc 10-żeberkowy grzejnik mieści 3,5-4 l, a pełnowymiarowa drabinka 20-żeberkowa osiąga 7-8 l, co dla całego domu potrafi złożyć się na 40-60 l samej wody w grzejnikach.

Grzejniki łazienkowe drabinkowe ze stali nierdzewnej są bardziej pojemne niż wyglądają na pierwszy rzut oka, ponieważ ich profile są grubsze, więc model 70/150 trzyma około 4,2 l, a większy 70/180 już 5,0 l. Warto też pamiętać o grzejnikach konwektorowych z wentylatorem, w których pojemność wymiennika często sięga 1,5-2,5 l na każdy metr długości tunelu, więc dwumetrowy model podłogowy daje dodatkowe 3-5 l, które trzeba doliczyć do bilansu.

Kotły, wymienniki i bufory jak uwzględnić w obliczeniach

Kotły wiszące jednofunkcyjne z wymiennikiem płytowym mają w samym wymienniku zaledwie 0,4-0,7 l wody, ale w obiegu pierwotnym kotła, pompie i rurkach wewnętrznych trzymają łącznie 1,5-2,5 l, co dokumentuje karta katalogowa producenta w sekcji „pojemność wodna". Kocioł stojący na pellet z podajnikiem ma już poważniejszą ilość, bo płaszcz wodny zanurzony w zbiorniku paliwa mieści od 30 do 90 l, a kocioł węglowy starego typu potrafił pomieścić nawet 130-180 l, co dawniej zachowywano w pamięci przy każdej wymianie glikolu.

Bufor ciepła, stosowany w każdej instalacji z kotłem na drewno albo pompą ciepła, dobiera się celowo na 20-30 l na 1 kW mocy grzewczej, więc bufor 500 l dla pompy 16 kW to absolutne minimum, a w praktyce spotyka się zbiorniki 800-1000 l. Wymiennik płytowy do ciepłej wody użytkowej, montowany w linii, w zależności od płyty trzyma 0,6-2,5 l, ale jego wpływ na bilans wody obiegowej jest pomijalny, ponieważ oddzielony jest od obiegu CO przez zawór trójdrogowy lub pompę ładującą.

Naczynie wzbiorcze otwarte, rzadko już stosowane w nowym budownictwie, ale spotykane w remontach starych domów, dodaje kolejne 30-80 l wody zależnie od średnicy i wysokości montażu, co warto zmierzyć taśmą przed rozpoczęciem obliczeń. Gdy łączna pojemność zbiorników znacząco przekracza 100 l, a grzejniki stanowią stosunkowo niewielką część całości, warto doliczyć do projektu dodatkowe 5-7% na objętość powietrza uwięzionego w górnych partiach instalacji, bo każdy taki pęcherz zawęża użyteczną przestrzeń roboczą wody.

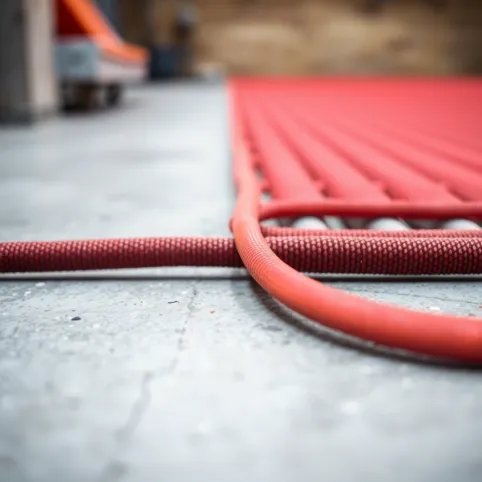

Pojemność instalacji podłogówki i mieszanej

Ogrzewanie podłogowe działa przy niższych temperaturach zasilania (30-40°C), a to oznacza większe natężenie przepływu i zarazem większe ilości wody przetrzymywanej w rurkach PEX. Typowe zużycie wody w instalacji podłogowej wynosi 10-15 l/m² powierzchni grzewczej, więc salon 25 m² sam z siebie zamyka ok. 250-375 l, które trzeba rozliczyć w bilansie przed pierwszym uruchomieniem.

Ile wody zużywa ogrzewanie podłogowe

Rurka PEX 16×2 mieści 0,11 l/m.b., a 17×2 około 0,14 l/m.b., co w połączeniu z gęstością montażu co 15-20 cm daje 5-7 m rury na m² podłogi. Po przemnożeniu wychodzi 0,55-0,98 l/m² samej rury, ale po doliczeniu rozdzielacza (pojemność wewnętrzna 0,5-1,2 l), zaworów regulacyjnych oraz objętości wody w pompie obiegowej suma rośnie do wspomnianych 10-15 l/m² w gotowej do pracy instalacji.

Rozdzielacz podłogowy z 8 obwodami ma w sumie 1,5-2,5 l wody, a z 12 obwodami nawet 2,5-4 l, dlatego w projektach kilkudziesięciu metrów kwadratowych podłogówki warto już planować układ mieszany. Pamiętaj, że rurka podłogowa jest zawsze w całości wypełniona, więc po każdym odcięciu obiegu woda nieco „cofa się" do rozdzielacza i powoduje skok ciśnienia widoczny na manometrze przy pierwszym odpowietrzaniu.

Dom z grzejnikami i podłogówką jak zliczyć wodę

Przy układzie mieszanym najłatwiej podzielić instalację na trzy bloki: pion grzejnikowy z rurami DN18-DN22, pętlę podłogówki z rurką PEX oraz część wspólną z kotłem, buforem i pompą. Dla domu 120 m² typowy rozkład wygląda tak: 70-90 m rury DN22 (ok. 30-40 l), 250-350 m rurki PEX 17×2 (ok. 35-50 l), grzejniki łącznie 50-70 l, kocioł wiszący 2-3 l, bufor 500 l, co sumuje się do około 620-670 l, a po odjęciu powietrza 5% zostaje ok. 590-640 l wody użytkowej obiegowej.

Przy glikolu propylenowym 30% objętość projektową mnoży się przez 1,1, a przy 40% przez 1,15, ponieważ glikol zagęszcza mieszaninę i zwiększa jej pojemność cieplną; pominięcie tej korekty to częsta przyczyna zbyt niskiego stężenia chroniącego przed zamarzaniem.

3 sprawdzone metody pomiaru wody w instalacji

Znając wzory i tabele, łatwo policzyć pojemność teoretyczną, ale liczbę tę trzeba zweryfikować pomiarem, bo nawet najlepszy projekt mija się z rzeczywistością o kilka procent, gdy monter dorzuci dodatkowe kolano albo w buforze zostanie warstwa powietrza. W praktyce stosuje się trzy podejścia o różnym stopniu dokładności, z których każde ma inną logikę i sens przy innym etapie budowy.

Obliczenia projektowe vs wodomierz przy napełnianiu

Metoda obliczeniowa polega na zsumowaniu wszystkich odcinków, grzejników i zbiorników z tabel powyżej, a następnie dodaniu marginesu 5-7% na kształtki i uwięzione powietrze; w domu 150 m² z podłogówką i grzejnikami daje to wynik rzędu 380-480 l z dokładnością do 5-8%. Metoda pomiarowa jest prostsza: zawieszony na zasilaniu wodomierz (najlepiej taki z tarczą impulsową 1 l/impuls) wskazuje dokładnie tyle litrów, ile woda wpłynęła do instalacji od momentu otwarcia zaworu, a liczbę tę można porównać z wynikiem obliczeniowym w ciągu godziny od zakończenia napełniania.

Warunkiem wiarygodności pomiaru jest odpowietrzenie układu, bo pęcherze powietrza wypierają wodę z pomiaru i „ukrywają" nawet 10-15% rzeczywistej objętości. Po pierwszym napełnieniu ciśnienie stabilizuje się dopiero po 24-48 godzinach pracy pompy, dlatego najlepszą porą na weryfikację jest poniedziałkowy poranek, kiedy instalacja „pracowała" cały weekend i powietrze zdążyło się zebrać w automatycznych odpowietrznikach.

Metoda wagowa i przepływomierz ultradźwiękowy

Metoda wagowa sprawdza się przy braku wodomierza: ważysz zbiornik (np. 1000-litrowy IBC) przed i po napełnieniu, różnicę mas dzielisz przez gęstość wody (0,998 kg/l w 20°C), a wynik porównujesz z obliczeniami. Waga platformowa o nośności 1500 kg z dokładnością 0,5 kg zapewnia błąd poniżej 0,2% na litrażach do 1000 l, a jedyną pułapką jest parowanie z otwartego zbiornika, dlatego pomiary wykonuje się w cieniu przy temperaturze poniżej 18°C.

Przepływomierz ultradźwiękowy typu clamp-on nakłada się na rurę zasilającą bez konieczności jej przecinania; urządzenie mierzy prędkość fali w czynniku i podaje chwilowy przepływ w l/min, który po zsumowaniu przez sterownik PLC daje dokładne dane o całkowitej objętości. Przy kosztach od 1500 do 4500 PLN za przyrząd, metoda ta jest zarezerwowana dla firm serwisowych i audytów energetycznych, ale w zamian pozwala wykryć nieszczelność rzędu 5 l/dobę bez rozkopywania posadzki.

Dobór naczynia wzbiorczego, glikolu i pompy na podstawie pojemności

Dopiero gdy znamy litraż, zaczyna się właściwe projektowanie podzespołów, które na co dzień przesądzają o tym, czy instalacja „żyje" spokojnie, czy co sezon wymaga interwencji hydraulika. Wzory na każdy z tych elementów bazują wprost na objętości wody, dlatego zrozumienie mechanizmu pozwala uniknąć zarówno przewymiarowania, jak i niedoszacowania.

Dla naczynia wzbiorczego przepis z PN-EN 12828 mówi: Vs = e × Vo × (Δp / p₀), gdzie e to współczynnik rozszerzalności wody (0,00073 dla ΔT = 75 K), Vo pojemność instalacji w litrach, Δp różnica ciśnień (zwykle 1,5-2,5 bar), a p₀ ciśnienie wstępne poduszki gazowej (zwykle 0,5-1,0 bar). Dla instalacji 400 l i Δp = 1,8 bar przy p₀ = 0,8 bar wychodzi Vs ≈ 1,48 × 400 × (0,8/1,8) ≈ 263 l, a w praktyce dobiera się naczynie 300 l, bo współczynnik bezpieczeństwa 1,15 i tak wchodzi w grę.

Dawka inhibitora korozji wynosi najczęściej 0,5% objętości, czyli 5 ml na litr wody, więc dla 400 l potrzeba 2,0 l koncentratu, a dla 700 l już 3,5 l. Stężenie glikolu propylenowego liczy się w procentach objętościowych: 30% daje ochronę do -12°C, 40% do -22°C, ale koszt rośnie proporcjonalnie, bo litr glikolu kosztuje 18-28 PLN, a w dużej instalacji litraż mnoży się przez kilkaset złotych.

Efektywność pompy rośnie, gdy znamy dokładny litraż, ponieważ można ustawić krzywą proporcjonalną zamiast stałego ciśnienia, a to obniża zużycie energii o 15-30% w stosunku do ustawień fabrycznych. Pompa Grundfos ALPHA2 czy Wilo Stratos w trybie AUTOADAPT sama dopasowuje charakterystykę do oporów, ale wciąż potrzebuje wiarygodnej informacji o przepływie, którą łatwiej jest dostarczyć, gdy projektant zna objętość instalacji i potrafi policzyć wymaganą ΔT.

Checklist 8 kroków pomiaru przed pierwszym uruchomieniem: 1) zamknij wszystkie zawory odcinające grzejniki, 2) podłącz wodomierz na zasilaniu, 3) napełniaj do ciśnienia 1,5 bar, 4) odpowietrz każdy grzejnik ręcznie, 5) uruchom pompę na 10 minut i odpowietrz automatyczne separatory, 6) dolej do ciśnienia 1,8 bar, 7) odczytaj wodomierz i wpisz do protokołu, 8) porównaj wynik z obliczeniami z tolerancją 8%; różnica powyżej 10% oznacza nieszczelność lub pomyłkę w tabeli.

Typowe pojemności referencyjne dla polskich domów

Średnia z polskich projektów domów jednorodzinnych to około 3,5-4,5 litra wody na każdy metr kwadratowy powierzchni użytkowej, ale wartość ta obejmuje zarówno układy z samą podłogówką, jak i systemy mieszane z buforem. Zestawienie poniżej pozwala w ciągu minuty wstępnie oszacować litraż na podstawie metrażu, co przydaje się przy rozmowie z wykonawcą jeszcze przed zleceniem projektu.

Gdy układ odbiega od tabelarycznych średnich, warto wrócić do wzoru podstawowego i przeliczyć wszystko krok po kroku, ponieważ różnica 50 l między projektem a rzeczywistością wystarczy, by źle dobrany inhibitor nie ochronił całej instalacji albo by naczynie wzbiorcze otworzyło zawór bezpieczeństwa w najmniej spodziewanym momencie. Jeżeli planujesz remont lub wymianę glikolu, pomiary wody w instalacji warto powtórzyć po każdym większym przeróbce, ponieważ dodanie jednej pętli podłogowej potrafi zwiększyć litraż o 60-80 l bez widocznej zmiany w dokumentacji.

FAQ krótkie odpowiedzi na pytania, które padają przy kawie

Jak szybko sprawdzić pojemność bez tabel? Pomnóż metraż obwodu grzejnikowego w rurze DN22 przez 0,37, dodaj 4 l na każdy grzejnik płytowy i 200 l dla podłogówki na 20 m², a otrzymasz przybliżenie z błędem ±10%.

Co zrobić, gdy wynik z wodomierza różni się od projektu o więcej niż 10%? Powtórz odpowietrzanie przy pełnym ciśnieniu roboczym i sprawdź ciśnienie poduszki w naczyniu; różnica po odpowietrzeniu oznacza nieszczelność lub pomyłkę w obliczeniach któregoś z obwodów.

Czy glikol zmienia pojemność cieplną tak bardzo, że trzeba przeliczać cały układ? Nie, zmienia ją umiarkowanie, ale jego obecność wymaga korekty dawek inhibitora i zmiany ciśnienia wstępnego naczynia wzbiorczego, bo mieszanina glikol-woda rozszerza się inaczej niż czysta woda.

Czy warto stosować przepływomierz ultradźwiękowy w domu? W domu jednorodzinnym zwykle wystarcza wodomierz przy napełnianiu i kontrolny odczyt po 24 godzinach, a przepływomierz typu clamp-on jest opłacalny dopiero przy powierzchni powyżej 300 m² lub w budynkach wielorodzinnych.

Źródła danych i norm: PN-EN 12828 „Instalacje ogrzewcze w budynkach Projektowanie i obliczenia" (PKN, wersja aktualna), karty techniczne producentów armatury i wymienników płytowych (sekcje „pojemność wodna"), normy producentów rur wielowarstwowych PEX/AL/PEX (światło wewnętrzne i pojemność na metr bieżący), dane referencyjne dla naczyń wzbiorczych zamkniętych wg producentów armatury z certyfikatem TÜV, informacje techniczne producentów glikoli propylenowych do instalacji CO. Dodatkowe informacje o jaki-pokoj pomocne przy planowaniu rozmieszczenia grzejników i sterowania strefowego w pokojach.
