Schemat instalacji CO z rozdzielaczem – mieszany

Redakcja 2026-01-18 01:02 / Aktualizacja: 2026-03-16 17:58:31 | Udostępnij:

Planujesz instalację centralnego ogrzewania z rozdzielaczem i chcesz zrozumieć, jak to wszystko działa w praktyce? Pomyśl o domu, gdzie podłoga w salonie grzeje delikatnie, a grzejniki w łazience dają szybki żar to możliwe dzięki mieszanej instalacji CO. W tym schemacie kluczowe są rozdzielacz rozprowadzający ciepło, grupa pompowa z mieszaniem temperatury oraz automatyka dbająca o równowagę. Rozłożę to krok po kroku, byś mógł sam ogarnąć połączenia i uniknąć błędów.

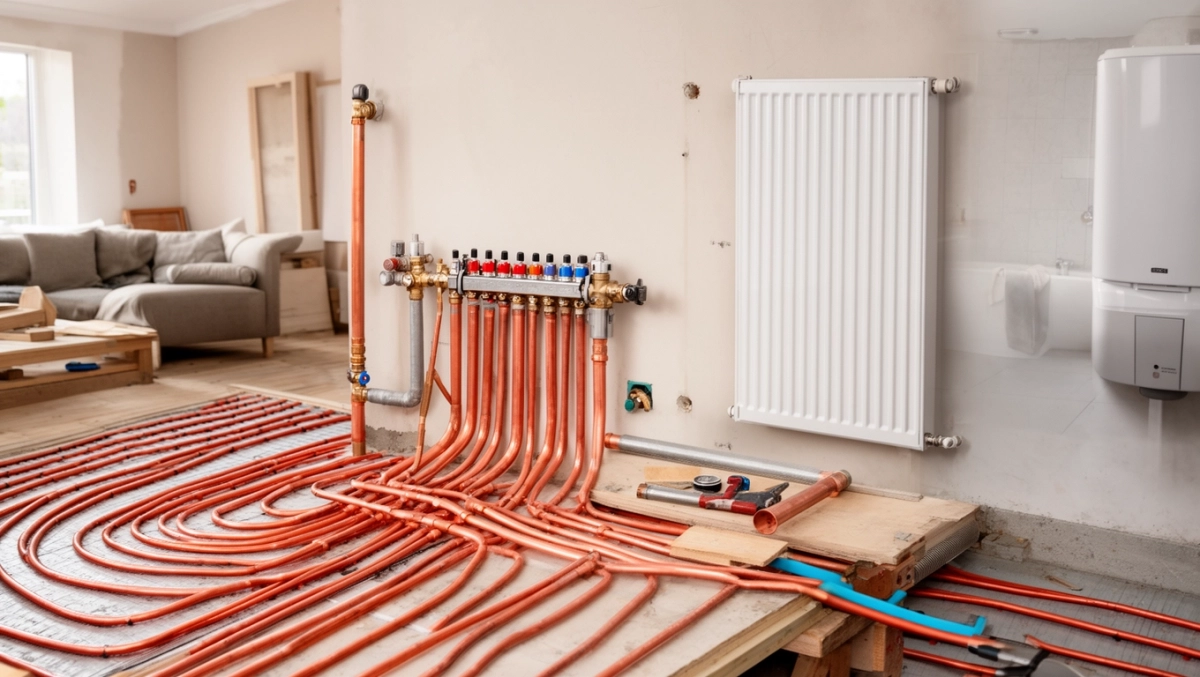

schemat instalacji co z rozdzielaczem

Zasada działania rozdzielacza w CO

Rozdzielacz w instalacji mieszanej CO pełni rolę dystrybutora ciepła z kotła do różnych obiegów. Przyjmuje gorący czynnik z zasilania i dzieli go na pętle podłogowe wymagające 30-40°C oraz grzejniki na 50-70°C. Dzięki temu system działa spójnie bez przegrzewania posadzki. Kluczowa jest separacja obiegów, co zapobiega stratам termicznym. W schemacie kocioł łączy się z rozdzielaczem poprzez grupę pompową.

Instalacja mieszana łączy ogrzewanie podłogowe z tradycyjnym grzejnikowym w jednym układzie. Rozdzielacz równomiernie rozdziela przepływ, dostosowując parametry do potrzeb. Bez niego mieszanie temperatur byłoby chaotyczne i nieefektywne. Schemat zakłada osobne kolektory dla każdego typu ogrzewania.

Grupa pompowa z zaworem mieszającym

Grupa pompowa stoi na straży prawidłowej temperatury w obiegu podłogowym. Zawiera pompę główną, zawór mieszający i termostat, który dolewa chłodniejszy powrót do zasilania. To obniża temperaturę z 70°C do 35°C, chroniąc podłogę przed uszkodzeniem. Montaż blisko kotła zapewnia stabilny przepływ. Elementy te integrują się z rozdzielaczem automatycznie.

Może Cię zainteresować też ten artykuł Schemat instalacji co dwa obiegi

Zawór mieszający reaguje na czujnik temperatury, mieszając czynnik precyzyjnie. Pompa obiegowa wspomaga cyrkulację w pętli mieszanej. W schemacie grupa poprzedza rozdzielacz, stabilizując cały system. Brak mieszania grozi deformacją rur podłogowych.

Rozdzielacz do pętli podłogowych

Rozdzielacz podłogowy zarządza wieloma pętlami rur w posadzce. Każda pętla, długa do 120 m, ma osobne przyłącze zasilania i powrotu. Przepływ reguluje się zaworami, zapewniając równomierne ogrzewanie pomieszczeń. Używa się rur PEX-Al-PEX o średnicy 16-20 mm. Moc oblicza się na 50-100 W/m².

  • Zasilanie górne: gorący czynnik z grupy pompowej.
  • Powrót dolny: chłodzi i wraca do kotła.
  • Liczba pętli: 4-12 na rozdzielacz, zależnie od metrażu.

Kolektor grzejnikowy w schemacie

Kolektor grzejnikowy odbiera ciepło bezpośrednio z kotła, bez mieszania. Podaje wyższą temperaturę do grzejników ściennych lub konwektorów. W mieszanej instalacji łączy się równolegle z rozdzielaczem podłogowym. Zapewnia szybki rozgrzew w wilgotnych pomieszczeniach jak łazienka. Schemat pokazuje osobne pompy dla tego obiegu.

Sprawdź Schemat instalacji co w bloku mieszkalnym

Tradycyjny system grzejnikowy toleruje 60-70°C, co skraca czas nagrzewu. Kolektor ma zawory odcinające dla serwisowania. Integracja z podłogówką daje elastyczność w domu.

Przepływomierze i głowice w rozdzielaczu

Przepływomierze mierzą i regulują litraż w każdej pętli podłogowej. Ustawia się je na 1-2 l/min, by uniknąć zimnych stref. Głowice termostatyczne automatycznie zamykają zawory przy osiągnięciu temperatury. To oszczędza energię i wyrównuje ciepło. W schemacie montuje się je na każdym wyjściu rozdzielacza.

Głowice reagują na czujniki podłogowe lub pokojowe. Przepływomierze z wizualną skalą ułatwiają balansowanie. Razem tworzą precyzyjny obieg.

Powiązany temat schemat instalacji co w układzie zamkniętym

Izolacja dopływu i bypassu rozdzielacza

Izolacja rur dopływu i powrotu minimalizuje straty ciepła. Używa się otulin piankowych o grubości 10-20 mm. Bypass stabilizuje ciśnienie, omijając rozdzielacz przy braku przepływu. Montaż blisko kolektora zapobiega kondensacji. W schemacie to klucz do efektywności.

Bypass z zaworem regulacyjnym utrzymuje minimalny obieg. Izolacja na całym zasilaniu podłogowym jest obowiązkowa.

Automatyka sterująca rozdzielaczem CO

Automatyka z termostatami pokojowymi i siłownikami zarządza siłownikami na zaworach. Czujniki mierzą temperaturę w pomieszczeniach i podłogach. Integruje kocioł kondensacyjny dla oszczędności. System działa zdalnie via app. W mieszanej instalacji synchronizuje obiegi.

  • Siłowniki elektryczne: otwierają/zamykają pętle.
  • Termostaty bezprzewodowe: komfort w każdym pokoju.
  • Regulator pogodowy: dostosowuje do warunków zewnętrznych.

Pytania i odpowiedzi: Schemat instalacji CO z rozdzielaczem

  • Co to jest schemat instalacji mieszanej CO z rozdzielaczem?

    Schemat instalacji mieszanej centralnego ogrzewania (CO) z rozdzielaczem łączy ogrzewanie podłogowe (niska temperatura 30-40°C) z systemem grzejnikowym (50-70°C). Rozdzielacz (kolektor) z pompami obiegowymi rozdziela czynnik grzewczy do pętli podłogowych i grzejników, zapewniając równomierny obieg.

  • Jakie elementy są kluczowe w schemacie instalacji CO z rozdzielaczem?

    Schemat zaczyna się od kotła CO, przechodzi przez grupę pompową z mieszadłem i zaworem mieszającym, następnie do rozdzielacza podłogowego z głowicami termostatycznymi i przepływomierzami oraz osobnego kolektora grzejnikowego. Zasilanie i powrót muszą być zaizolowane, z bypassem dla stabilizacji ciśnienia.

  • Dlaczego pompa mieszająca jest niezbędna w instalacji z rozdzielaczem?

    Pompa mieszająca z zaworem obniża temperaturę czynnika grzewczego dla podłogówki, mieszając go z wodą powrotną. Zapobiega to przegrzaniu posadzki i uszkodzeniom, umożliwiając jednoczesne działanie niskotemperaturowego ogrzewania podłogowego z wysokotemperaturowymi grzejnikami.

  • Jakie są zalety schematu instalacji CO z rozdzielaczem?

    Elastyczność pozwala na podłogówkę w salonie i grzejniki w łazience, integracja z automatyką (termostaty, siłowniki) zapewnia komfort i oszczędności. Użyj kotła kondensacyjnego, rur PEX-Al-PEX (pętle do 120 m, moc 50-100 W/m²) dla efektywności i łatwej modernizacji.
