Protokół odbioru instalacji CO – kto podpisuje i co zawiera?

Budujesz dom i zbliżasz się do momentu, gdy instalacja centralnego ogrzewania musi przejść odbiór to stresujący etap, bo wiesz, że od tego zależy komfort Twojej rodziny przez lata. Protokół odbioru instalacji CO potwierdza, że wszystko działa jak należy, od szczelności rur po zgodność z projektem, chroniąc przed awariami i problemami prawnymi. W tym artykule omówimy dokładnie, czym jest ten dokument, kto go podpisuje, jakie pomiary szczelności przeprowadza się obligatoryjnie, co musi zawierać, ile kosztuje, jak przebiega procedura oraz jakie grożą konsekwencje bez niego. Dzięki temu zrozumiesz każdy krok i unikniesz pułapek, które spotykają wielu inwestorów.

• Czym jest protokół odbioru instalacji CO?
• Kto podpisuje protokół odbioru instalacji CO?
• Pomiary szczelności w protokole odbioru CO
• Co zawiera protokół odbioru instalacji CO?
• Koszty protokołu odbioru instalacji CO
• Procedura sporządzenia protokołu odbioru CO
• Konsekwencje braku protokołu odbioru CO
• Pytania i odpowiedzi: Protokół odbioru instalacji CO

Czym jest protokół odbioru instalacji CO?

Protokół odbioru instalacji CO stanowi oficjalne potwierdzenie, że cała system centralnego ogrzewania został wykonany zgodnie z projektem budowlanym i obowiązującymi normami. Dokument ten rejestruje stan instalacji po jej pełnym zmontowaniu, w tym kocioł, rury, grzejniki oraz armaturę sterującą. Jego rola wykracza poza formalność gwarantuje bezpieczeństwo użytkowników, eliminując ryzyko wycieków czy nierównomiernego ogrzewania. Bez niego budynek nie przejdzie odbioru technicznego, co blokuje dalsze kroki. W praktyce protokół obejmuje wizualną inspekcję i pomiary, zapewniając drożność wszystkich przewodów i brak usterek.

Instalacja centralnego ogrzewania to złożony system, gdzie protokół odbioru pełni funkcję kluczowego świadectwa jakości. Sporządza się go zazwyczaj po napełnieniu układu wodą i wstępnych testach ciśnienia. Dokument musi odzwierciedlać rzeczywisty stan, z adnotacjami o ewentualnych odchyleniach od norm PN-EN 12828. Dla domów jednorodzinnych protokół potwierdza efektywność energetyczną, co wpływa na przyszłe rachunki za ogrzewanie. Inwestorzy cenią go za ochronę przed roszczeniami wykonawców.

W kontekście większych obiektów, jak domy wielorodzinne, protokół odbioru instalacji CO dzieli system na strefy ogrzewania. To pozwala na indywidualne regulacje temperatury w poszczególnych mieszkaniach. Normy budowlane wymagają, by dokument uwzględniał izolację termiczną rur, minimalizując straty ciepła. Protokół staje się podstawą do podłączenia gazu lub prądu, integrując instalację z innymi systemami budynku.

Może Cię zainteresować też ten artykuł próba szczelności instalacji co protokół

Kto podpisuje protokół odbioru instalacji CO?

Podpis pod protokołem odbioru instalacji CO składa przede wszystkim uprawniony instalator posiadający świadectwo kwalifikacji SEP w zakresie eksploatacji urządzeń cieplnych. Ta osoba przeprowadza pomiary i weryfikuje zgodność z dokumentacją projektową. Inwestor lub jego przedstawiciel potwierdza stan faktyczny, akceptując wykonanie. W przypadku nadzoru budowlanego, inspektor budowlany dołącza swój podpis, szczególnie przy obiektach powyżej 50 m² powierzchni użytkowej.

Rola stron podpisujących

Instalator bierze pełną odpowiedzialność za pomiary szczelności i drożności, wpisując wyniki do protokołu. Inwestor sprawdza wizualnie instalację, upewniając się co do jakości materiałów użytych w rurach i grzejnikach. Nadzorujący projekt inżynier potwierdza zgodność z normami, co jest kluczowe dla legalności. Wszyscy podpisujący ryzykują odpowiedzialnością cywilną w razie ukrytych wad.

W domach jednorodzinnych wystarczy podpis instalatora i inwestora, ale przy rozbudowanych instalacjach CO angażuje się też projektanta. Ten ostatni weryfikuje, czy zmiany w trakcie montażu nie naruszyły założeń energetycznych. Podpisy składane są na jednej lub dwóch kopiach protokołu, przechowywanych przez obie strony.

Podpisując protokół, strony deklarują brak zastrzeżeń do instalacji centralnego ogrzewania. To moment ostatecznej akceptacji, po którym rozpoczyna się okres gwarancji. W razie sporów, dokument służy jako dowód w postępowaniu sądowym lub ubezpieczeniowym.

Pomiary szczelności w protokole odbioru CO

Pomiary szczelności to obligatoryjny element protokołu odbioru instalacji CO, przeprowadzany pod ciśnieniem 1,5 raza wyższym niż robocze, zazwyczaj 4-6 barów przez 30 minut. Sprawdza się brak spadku ciśnienia, co potwierdza integralność rur, złącz i armatury. Próba ta zapobiega wyciekom podczas eksploatacji, chroniąc konstrukcję budynku. Wyniki wpisuje się precyzyjnie, z tolerancją spadku poniżej 0,2 bara.

Etapy pomiaru szczelności

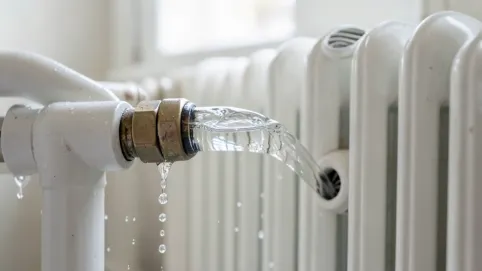

• Napełnienie instalacji wodą o temperaturze pokojowej do wartości roboczej.
• Zwiększenie ciśnienia manometrem i obserwacja przez określony czas.
• Sprawdzenie wizualne na obecność kropel lub mokrych śladów.
• Rejestracja danych w protokole z sygnaturą instalatora.

Drożność instalacji CO weryfikuje się poprzez pomiar oporu hydraulicznego i przepływu w grzejnikach. Każdy grzejnik musi osiągnąć równomierne ogrzanie, co notuje się termowizyjnie lub ręcznie. Normy PN-EN 14336 określają minimalne parametry, poniżej których instalacja nie przechodzi odbioru.

W nowoczesnych systemach z pompami obiegowymi pomiary obejmują też próby na obecność powietrza w układzie. Po odpowietrzeniu sprawdza się stabilność ciśnienia dynamicznego. Te dane w protokole odbioru CO zapewniają długoterminową niezawodność.

Dla instalacji z kotłami gazowymi szczelność gazowa to osobny pomiar, ale w protokole CO skupia się na obiegu wodnym. Tolerancje spadku ciśnienia różnią się dla rur miedzianych i plastikowych, co instalator musi uwzględnić.

Co zawiera protokół odbioru instalacji CO?

Protokół odbioru instalacji CO zawiera opis stanu wizualnego wszystkich elementów, od kotła po grzejniki, z adnotacjami o materiałach i średnicach rur. Wymieniono zgodność z projektem, w tym schematy podłączeń i rozmieszczenie zaworów. Dołączone są wyniki pomiarów szczelności, ciśnienia i drożności, z wykresami spadku ciśnienia.

Obowiązkowe załączniki do protokołu

• Schemat as-built instalacji CO z pomiarami rzeczywistymi.
• Zdjęcia przed i po testach szczelności.
• Protokóły pomiarów elektrycznych sterowania pompami.
• Oświadczenia o izolacji termicznej rur.
• Certyfikaty zgodności materiałów z normami PN-EN.

Dokument rejestruje datę i warunki odbioru, jak temperatura otoczenia wpływająca na pomiary. Podział na sekcje ułatwia weryfikację: hydraulika, termika, sterowanie. Protokół musi być dwujęzyczny w obiektach eksportowych.

W sekcji pomiarów szczegółowo opisano przepływy w każdej gałęzi instalacji CO. Tolerancje dla grzejników oblicza się na podstawie mocy cieplnej. To pozwala na przyszłą diagnostykę usterek.

Ostateczna część protokołu to lista brakujących elementów do uzupełnienia, z terminami. Podpisy wieńczą dokument, czyniąc go wiążącym prawnie.

Koszty protokołu odbioru instalacji CO

Koszt sporządzenia protokołu odbioru instalacji CO waha się od 500 do 1500 zł dla domu jednorodzinnego, zależnie od powierzchni i skomplikowania systemu. Największy wpływ ma liczba pomiarów szczelności i zaangażowanie inspektora zewnętrznego. Dla instalacji powyżej 200 m² kwota rośnie do 2000-3000 zł z powodu dodatkowych testów strefowych.

Czynniki podnoszące cenę to użycie specjalistycznego sprzętu, jak manometry cyfrowe czy kamery termowizyjne. Podróż instalatora poza miasto dolicza 1-2 zł/km. W dużych obiektach koszt rozkłada się na etapy odbioru.

Tabela ilustruje typowe widełki cenowe, bez VAT. Inwestorzy oszczędzają, wybierając instalatora z własnym oprzyrządowaniem. Koszt to inwestycja w spokój, unikająca droższych napraw.

W porównaniu do całkowitego budżetu instalacji CO, protokół stanowi mniej niż 1%, ale jego brak generuje wyższe wydatki długoterminowo.

Procedura sporządzenia protokołu odbioru CO

Procedura zaczyna się od pełnego zmontowania instalacji CO i wstępnego odpowietrzenia. Instalator umawia termin z inwestorem, przygotowując sprzęt pomiarowy. Wizualna inspekcja poprzedza pomiary, notując wszelkie odchylenia od projektu.

Kroki procedury krok po kroku

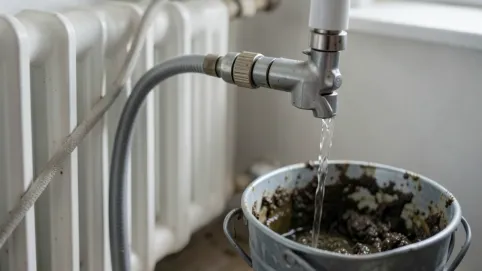

• Sprawdzenie drożności rur poprzez płukanie układu wodą.
• Próba szczelności pod ciśnieniem z rejestracją danych.
• Pomiary ciśnienia statycznego i dynamicznego na grzejnikach.
• Weryfikacja sterowania i automatyki elektrycznej.
• Sporządzenie protokołu z załącznikami i podpisy.

Cały proces trwa 2-4 godziny dla standardowej instalacji. W razie usterek procedura powtarza się po naprawie. Inwestor otrzymuje kopię natychmiast.

Dla systemów z buforem ciepła dodaje się testy cyrkulacji. Dokumentacja projektowa musi być dostępna na miejscu. Procedura kończy się akceptacją bez zastrzeżeń.

Po odbiorze instalacja CO przechodzi do fazy rozruchu, z regulacją parametrów grzewczych.

Konsekwencje braku protokołu odbioru CO

Brak protokołu odbioru instalacji CO uniemożliwia uzyskanie pozwolenia na użytkowanie budynku, blokując wprowadzenie do eksploatacji. Nadzór budowlany odmawia finalnej akceptacji, co opóźnia przeprowadzkę o miesiące. Inwestor naraża się na kary administracyjne do 50 000 zł.

Ubezpieczyciele odmawiają ochrony instalacji bez dokumentu, co w razie awarii oznacza pełne koszty naprawy z własnej kieszeni. Sądy traktują brak protokołu jako dowód niedbalstwa wykonawcy lub inwestora. To komplikuje spory gwarancyjne.

W obiektach wielorodzinnych brak protokołu wstrzymuje podział mediów na strefy, powodując konflikty między mieszkańcami. Wartość nieruchomości spada bez pełnej dokumentacji technicznej. Przyszli nabywcy żądają uzupełnienia braków.

Długoterminowo instalacja bez odbioru może ujawnić ukryte wady, jak nieszczelności, prowadząc do korozji i wymiany elementów. Kary rosną z opóźnieniem, motywując do szybkiego działania. Protokół to podstawa legalności i bezpieczeństwa.

Pytania i odpowiedzi: Protokół odbioru instalacji CO

• Czym jest protokół odbioru instalacji centralnego ogrzewania (CO)?

  Protokół odbioru instalacji CO to dokument potwierdzający prawidłowe wykonanie i pełną zgodność z projektem całej instalacji centralnego ogrzewania w budynku, w tym kotła, rur, grzejników i elementów sterujących.

• Dlaczego protokół odbioru instalacji CO jest niezbędny?

  Jest kluczowy dla bezpieczeństwa użytkowników, formalnego odbioru budynku oraz uzyskania pozwolenia na użytkowanie. Brak protokołu uniemożliwia podłączenie do sieci gazowej, może skutkować karami i odmową ubezpieczenia nieruchomości.

• Kto sporządza i podpisuje protokół odbioru instalacji CO?

  Sporządza go zazwyczaj uprawniony instalator z kwalifikacjami SEP lub równoważnymi, a podpisują go instalator, inwestor lub przedstawiciel nadzoru budowlanego po przeprowadzeniu prób szczelności, drożności i pomiarów ciśnienia.

• Jakie elementy musi zawierać protokół odbioru instalacji CO?

  Protokół obejmuje opis stanu instalacji, wyniki pomiarów (np. próby szczelności i ciśnienia), schematy, zdjęcia potwierdzające poprawność, zgodność z normami PN-EN, projektem budowlanym oraz izolacją termiczną i efektywnością energetyczną.
