Instalacja CO jakie rury wybrać, żeby nie żałować

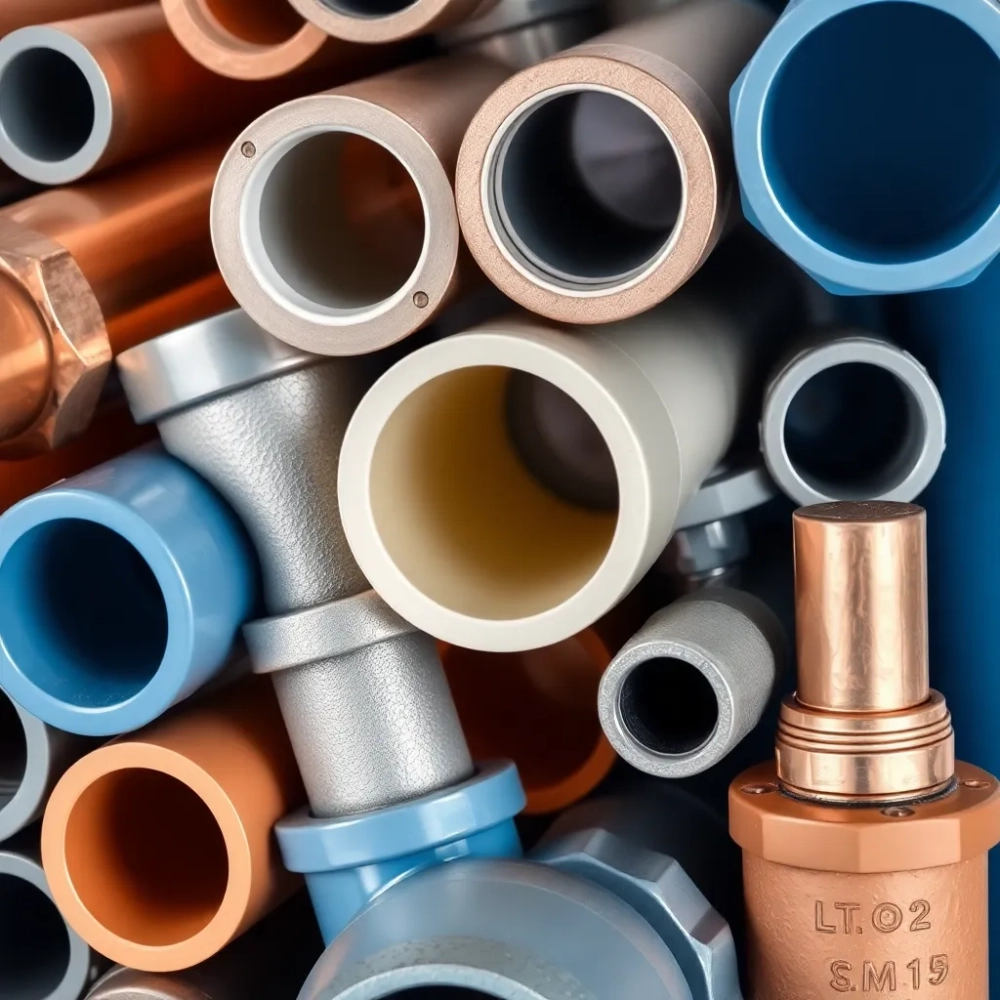

Wybór rur do instalacji centralnego ogrzewania potrafi spędzić sen z powiek, zwłaszcza gdy w grę wchodzą dziesiątki ofert, sprzeczne opinie i hasła reklamowe nijak mające się do fizyki działania systemu grzewczego. Rynek oferuje trzy podstawowe materiały: miedź, stal oraz tworzywa sztuczne w wariantach PEX, PE-RT, PP-R i wielowarstwowe PEX/AL/PEX, a każdy z nich sprawdza się w ściśle określonych warunkach temperaturowych, ciśnieniowych i eksploatacyjnych. Poniższy przewodnik powstał z myślą o inwestorach stojących przed realnym dylematem: czym ogrzewać dom przez następne 30 lat, nie przepłacając przy tym ani na etapie montażu, ani w kosztach eksploatacji.

• Rury miedziane do centralnego ogrzewania wady i zalety
• Rury plastikowe i wielowarstwowe PEX/AL/PEX w instalacji CO
• Rury stalowe do instalacji grzewczej kiedy warto je wybrać
• Jak dobrać średnicę rur do instalacji CO krok po kroku

Rury miedziane do centralnego ogrzewania wady i zalety

Miedź od dekad pozostaje materiałem referencyjnym w branży sanitarnej i grzewczej, a jej popularność wynika z wyjątkowych właściwości fizykochemicznych, których żaden plastik nie jest w stanie w pełni odwzorować. Przewodność cieplna miedzi wynosi około 401 W/(m·K), co oznacza, że ścianki rury błyskawicznie przekazują ciepło do czynnika, ograniczając straty termiczne na odcinkach przechodzących przez nieogrzewane strefy budynku.

Wytrzymałość temperaturowa miedzi sięga 200°C przy ciśnieniu roboczym do 16 bar dla rur twardych łączonych przez lutowanie kapilarne lub zaprasowywanie. Żywotność prawidłowo zainstalowanej instalacji miedzianej szacuje się na 50-80 lat, co potwierdzają dane z budynków oddanych do użytku w latach 70. i 80. XX wieku, w których orurowanie działa do dziś bez wymiany.

Kluczowym ograniczeniem pozostaje kompatybilność elektrochemiczna, czyli zjawisko korozji galwanicznej, które pojawia się przy bezpośrednim kontakcie miedzi z aluminium lub stalą ocynkowaną w obecności wody. Różnica potencjałów elektrycznych między tymi metalami przekracza 300 mV, co w wilgotnym środowisku powoduje przyspieszone niszczenie metalu mniej szlachetnego, dlatego łączenie wymaga stosowania przekładek dielektrycznych lub armatury mosiężnej z odsprzęgaczami.

Miedzi nie należy stosować w instalacjach z wodą o pH poniżej 7,0 ani w układach otwartych, gdzie tlen swobodnie przenika do czynnika, ponieważ w takich warunkach dochodzi do korozji wżerowej i perforacji ścianek w ciągu 5-10 lat.

Miedź sprawdza się doskonale w instalacjach wysokotemperaturowych, systemach solarnych, połączeniach kotłowych oraz wszędzie tam, gdzie wymagana jest dymoszczelność i odporność na dyfuzję tlenu. W domach jednorodzinnych z klasycznym grzejnictwem płytowym to rozwiązanie premium, którego koszt zwraca się w długim okresie eksploatacji.

Rury plastikowe i wielowarstwowe PEX/AL/PEX w instalacji CO

Tworzywa sztuczne zrewolucjonizowały rynek instalacji grzewczych w latach 90., a współczesne rury PEX (polietylen sieciowany) oraz wielowarstwowe PEX/AL/PEX stanowią obecnie dominujący wybór w budownictwie mieszkaniowym, głównie za sprawą szybkości montażu i odporności na korozję chemiczną. Sieciowanie polietylenu polega na tworzeniu trójwymiarowej struktury wiązań między łańcuchami polimeru, co podnosi temperaturę topnienia do 132°C i zwiększa wytrzymałość na ciśnienie wewnętrzne.

Rura PEX/AL/PEX składa się z pięciu warstw: wewnętrznej z PEX, kleju, aluminiowego rdzenia grubości 0,2-0,5 mm, kolejnej warstwy kleju i zewnętrznej osłony z PEX. Aluminium pełni funkcję bariery antydyfuzyjnej, blokując przenikanie tlenu do wody grzewczej, co ma kluczowe znaczenie w instalacjach zamkniętych z pompą obiegową, ponieważ nawet 0,1 mg/l tlenu w czynniku przyspiesza korozję elementów stalowych kotła i grzejników.

Ciśnienie robocze rur wielowarstwowych wynosi 10 bar przy temperaturze 95°C, a ich współczynnik rozszerzalności cieplnej jest bliski aluminium (0,026 mm/m·K), przez co kompensacja wydłużeń termicznych nie wymaga tak rozbudowanej infrastruktury kompensatorów jak w przypadku czystego PEX. Żywotność producentów szacowana jest na 50 lat przy zachowaniu parametrów eksploatacyjnych opisanych w normie PN-EN ISO 21003.

W instalacjach podłogowych rury PEX/AL/PEX o średnicy 16×2 mm układa się w rozstawie 15-20 cm, co przy mocy 50-80 W/m² zapewnia równomierny rozkład temperatury bez efektu zimnych i ciepłych pasów charakterystycznego dla rzadszego rozstawu.

Plastikowe systemy ogrzewania podłogowego oraz rozprowadzenia do grzejników w domach pasywnych i energooszczędnych stały się standardem, a ich niewielka masa (około 0,15 kg/mb dla średnicy 16 mm) ułatwia transport i obniża koszty logistyczne na budowie. Wybór konkretnego typu zależy od projektu instalacji, dostępności złączek oraz preferencji wykonawcy.

Rury stalowe do instalacji grzewczej kiedy warto je wybrać

Stal, choć wypierana przez tworzywa sztuczne w instalacjach domowych, wciąż pozostaje niezastąpiona w sieciach wysokociśnieniowych, kotłowniach przemysłowych oraz pionach kominowych centralnego ogrzewania w budynkach wielorodzinnych. Rury stalowe bez szwu wg normy PN-EN 10216 wytrzymują temperaturę do 400°C i ciśnienie przekraczające 40 bar, co plasuje je znacznie powyżej możliwości miedzi czy plastiku.

W domach jednorodzinnych stal stosuje się przede wszystkim jako rury kotłowe o większych średnicach (DN 32-DN 100), prowadzące czynnik z kotłowni do rozdzielacza lub do komina. Stal czarna wymaga malowania antykorozyjnego, natomiast stal ocynkowana ogniowo zyskuje powłokę cynkową o grubości 50-80 µm, która w instalacjach zamkniętych z inhibitorami korozji zachowuje trwałość przez 25-30 lat.

Współczynnik rozszerzalności cieplnej stali wynosi 0,012 mm/m·K, czyli jest niemal dwukrotnie niższy niż miedzi i sześciokrotnie niższy niż PEX, dzięki czemu rury stalowe lepiej zachowują geometrię przy gwałtownych skokach temperatury. Właściwość ta ma znaczenie przy przejściach przez przegrody budowlane i w miejscach narażonych na drgania, gdzie elastyczne tworzywa mogłyby ulec zmęczeniu materiałowemu.

Współczesne instalacje ze stali nierdzewnej, choć najdroższe, oferują trwałość porównywalną z miedzią przy zerowej podatności na korozję wżerową, co uzasadnia ich zastosowanie w kotłowniach z kotłami kondensacyjnymi, gdzie skropliny mają odczyn kwaśny (pH 3,5-5,0) niszczący zarówno stal czarną, jak i ocynkowaną.

Jak dobrać średnicę rur do instalacji CO krok po kroku

Dobór średnicy rur to etap, na którym wielu inwestorów popełnia kosztowne błędy, skutkujące szumami hydraulicznymi, nierównym rozkładem temperatur w grzejnikach i przeciążeniem pompy obiegowej. Podstawą jest obliczenie natężenia przepływu dla każdego obiegu, a następnie dobór średnicy, przy której prędkość wody mieści się w zakresie 0,5-1,5 m/s. Poniżej 0,4 m/s dochodzi do wytrącania się pęcherzyków powietrza, powyżej 2,0 m/s narastają szumy i erozja ścianek.

Krok 1: Oblicz zapotrzebowanie na ciepło

Dla domu o powierzchni 120 m² i standardowej izolacji (ściany U = 0,25 W/m²K, okna U = 1,1 W/m²K) zapotrzebowanie cieplne wynosi 8-10 kW, co przy projektowej temperaturze zasilania 70°C i powrotu 55°C daje przepływ wody około 0,6 m³/h. Wartość tę oblicza się ze wzoru Q = m × c × ΔT, gdzie Q to moc grzewcza, c to ciepło właściwe wody (4,19 kJ/kg·K), a ΔT to różnica temperatur zasilania i powrotu.

Krok 2: Ustal przepływ dla każdego obiegu

W instalacji z rozdzielaczem na cztery obiegi przepływ rozkłada się proporcjonalnie do mocy grzejników, dlatego obieg obsługujący łazienkę z grzejnikiem drabinkowym 800 W wymaga rury o mniejszej średnicy niż obieg salonu z grzejnikiem płytowym 1800 W. Dla obiegu o mocy 2 kW przepływ wynosi 0,17 m³/h, a dla obiegu 1 kW jedynie 0,086 m³/h.

Krok 3: Dobierz średnicę z tabeli hydraulicznej

Przy prędkości 1,0 m/s i przepływie 0,6 m³/h optymalna średnica wewnętrzna rury to 14-16 mm, co odpowiada rurze PEX/AL/PEX 20×2 mm lub miedzianej 18×1 mm. W głównych przewodach kotłowni, gdzie przepływ sięga 2-3 m³/h, stosuje się rury o średnicy wewnętrznej 25-32 mm, aby utrzymać prędkość poniżej 1,5 m/s.

Spadek ciśnienia na odcinku 10 m rury PEX 20×2 mm przy przepływie 0,6 m³/h wynosi około 80-120 mmH₂O, co pozwala pompie obiegowej klasy energetycznej A o mocy 30-60 W pokonać opory typowej instalacji domowej o mocy 10 kW bez nadmiernego zużycia energii.

Krok 4: Zweryfikuj prędkość wody w najdalszym obiegu

Najdłuższy obieg, mierzony od źródła ciepła do najdalej położonego grzejnika, ma decydujący wpływ na parametry całej instalacji, ponieważ suma oporów miejscowych (kolana, trójniki, zawory) rośnie proporcjonalnie do długości i liczby kształtek. W praktyce, jeśli prędkość w najdalszym obiegu spada poniżej 0,3 m/s, należy zwiększyć średnicę o jeden wymiar lub dodać zawór równoważący.

Warto przy tym pamiętać, że zbyt duża średnica prowadzi do niedostatecznej prędkości, wytrącania osadów i konieczności stosowania większej ilości wody w układzie, co wydłuża czas nagrzewania. Zbyt mała średnica z kolei generuje szumy, przyspiesza zużycie pomp i wymusza wyższą moc obiegową, podnosząc rachunki za prąd. Złoty środek leży w obliczeniach, nie w intuicji wykonawcy.

Planując instalację centralnego ogrzewania w domu lub mieszkaniu, warto zasięgnąć porady specjalistów od techniki grzewczej, którzy pomogą dobrać rury nie tylko do parametrów pracy, ale też specyfiki pomieszczeń, w tym również tych o podwyższonej wilgotności, takich jak łazienki, gdzie wymiana ciepła odbywa się intensywniej, a materiały armatury muszą wytrzymywać długotrwały kontakt z wilgocią.

Źródła danych i normy

Parametry techniczne podano na podstawie norm: PN-EN 1057 (miedź), PN-EN ISO 21003 (systemy wielowarstwowe), PN-EN 10216 (rury stalowe bez szwu), PN-EN 303-5 (kotły grzewcze) oraz Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dane cenowe pochodzą z analizy ofert dystrybutorów techniki grzewczej w Polsce w 2024 roku. Więcej informacji na temat projektowania instalacji wodno-grzewczych można znaleźć na stronie https://www.instsani.pl oraz w wytycznych Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych dostępnych pod adresem https://www.pzits.pl.
